Herkunftsort: | China |
Markenname: | Friendship Machinery |
Zertifizierung: | CE, ISO |
Modellnummer: | QH-Reihe |
Min Bestellmenge: | 1 Satz |
---|---|
Verpackung Informationen: | Standard-Paket |
Lieferzeit: | 30 Werktage nach Anzahlung |
Markieren: | Fallrohr Profiliermaschine,Bodenroste Maschine bildet |
---|
Automatische PU-Sandwich-Platten-Fertigungsstraße-Blech-Rolle, die Maschinen bildet
1. Technische Parameter der PU-Sandwichplatten-Produktserie
Diese PU-Sandwichplattenfertigungsstraße ist eine automatische Fertigungsstraße. In der PU-Sandwichplatte, Verfahren vorlegend, kann die Produktserie Sandwichplatte mit PU als seine Mittellage ununterbrochen produzieren. Die Rohstoffe des flüssigen Zustandes wurden ununterbrochen in die Mitte von zwei Stahlplatten eingespritzt und reagierend, könnte das Schäumen, verfestigend im Doppelgummi Gurt, die PU-Sandwichplatte entsprechend der erforderlichen Länge für Benutzer automatisch herausgeschnitten werden.
Es besteht aus 5 Tonnen automatisches uncoiler, verkettet gefahrenes Getriebe, 2 Sätze Rolle ehemalig, schäumende Maschine PUs, PU-Plattenförderer, Schneidvorrichtung ohne Unterbrechung, elektrisches Steuersystem.
● Produktionsmaterial: (0.3-0.6mm) *L
● Produktionsgeschwindigkeit: 4-8m/min
● Produktionsart: total Dauerbetrieb mit PLC
● PU-Schaumstärke: 30mm, 40mm, 50mm, 80mm
● Verbundwerkstoff: bringen Sie örtlich festgelegtes durch doppelten Gummiverfolger in Position
● schäumendes System: total automatisch konnte das ununterbrochene Schäumen, Quantität des Schäumens Schritt-loses justierbares sein
● Gesamtleistung: 50 KILOWATT
● Ausschnitt: Bandsäge
● elektronisches Steuersystem: Plc-Steuersystem
2. Spezifikationsdetail
● zwei Sätze uncoiler: es ist automatisch und, kann verwendet werden, um Stahlspule abzuwickelen, die maximales breites 1300mm ist, 5 Tonne hydraulisch und der innere Durchmesser der Stahlwirbelmaschine ist ungefähr 500mm

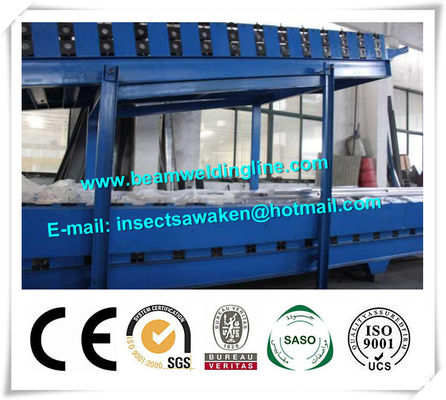

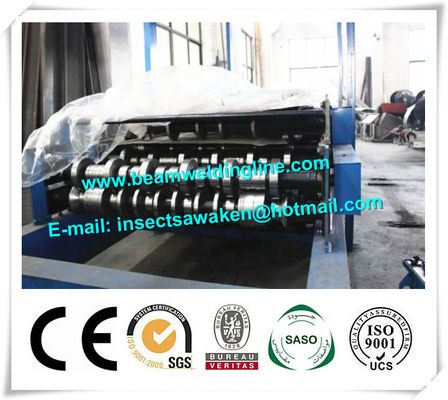

● zwei Sätze Rolle Maschine bildend
a. Funktion: rollen Sie die Formung für die Profile von PU-Platte
b. Benutzen Sie den Schweißen H-Strahl, Lokführer, KettenradKettenfahren
c. Technische Daten: Material der Rolle ist 45# geschmiedeter Stahl, wenn CNC-Verarbeitung, mit hartem Chrom überzogen ist, auf Oberfläche der Formung von Rollen
● zwei Sätze des Förderergestells: herauf Förderer ist ungefähr 24m, unten Förderer ist ungefähr 30m, sie führen das Stahlblech von der Rolle, die Maschine zum Vorheizen des Raumes und zum Schäumen, zum Schnitt bildet.
● eins vorheizender Raum: er wird durch Wärmedämmungsmaterial errichtet, und er könnte das Stahlblech bis 25-38 durch Heizung oben erhitzen

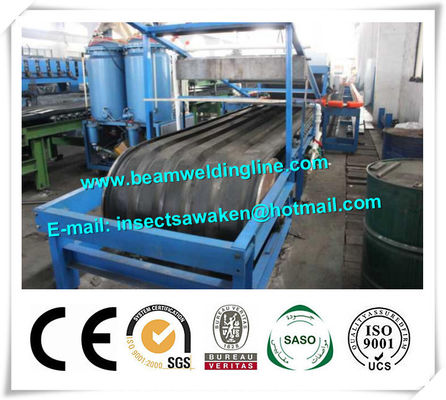

● eins Satz Komponentenflüssigkeit PUs zwei, die Abschnitt für das Schäumen mischt und einspritzt: er nimmt chinesische Hochdruckpumpe an, hat er das Temperaturüberwachungssystem und Material-stufige Überwachungsanlage, der Behälter des Materials ist über 150L, zwei Behälter, dieser Abschnitt wird gezeigt im Foto

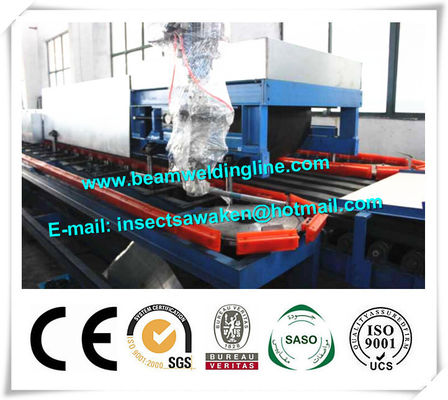

● Schäumen und doppeltes Gummigerät umfassen Lokführersystem, um Gremium zu machen, die Breite des Gurtbrettes ist 1250mm, die Strecke der Justage des Abstandes zwischen oberem und untererem Rahmengurtbrett: Minute 25mm, maximale 200mm und die Strecke von der Justage von Stärke des Sandwichgremiums: 50mm, 75mm, 100mm (50mm und 75mm für Zellenentfernung, 100mm für Wand)

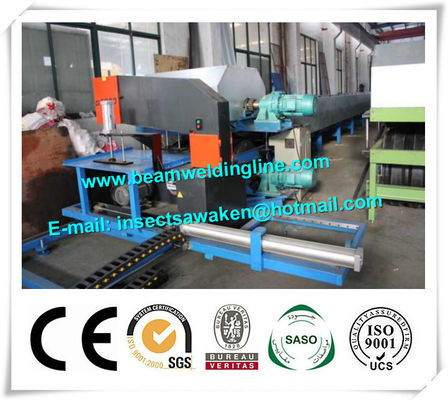

● Platte, die automatisch System schneidet
a. Schneidemaschine kann 2500mm entlang Produktserie longitudinal bewegen
b. Fliege sah von der Schneidemaschine kann quer 1900mm, Schneidemaschinebewegungen entlang die Diaweise longitudinal und quer bewegen
c. Schneidemaschine nimmt EinSideblattband-Sägeart, Ausschnitt an und rotierend, nach dem Schnitt, sah der Ausschnitt kann rotieren, also ist Ausschnitt in zwei Richtungen realisierbar
d. Es gibt das fest-drückende System der Platte (pneumatisch) in der Schneidemaschine
e. Es gibt den Standortbegrenzer, zum von Längs- und Querbewegung der Schneidemaschine zu begrenzen
● elektrisches Kontrollsystem
a. Das Kontrollsystem nehmen den Touch Screen, PLC, Modulsteuerung an und Wandler, das Kontrollsystem nehmen Produkt Panasonics (JAPAN) an
b. Dort ein Steuerplattformen und durch die elektrischer Stamm die Elektromotoren und alle Bewegungen (einschließlich hydraulisches und pneumatisch) in der Produktserie laufen lassend und steuernd
c. Eingeschobene passende Menge des tragbaren Schalters auf der Produktserie, also Handbetrieb erhalten bequem
d. Warnungs- und Notaussystem sollte in die Produktserie installiert sein, falls Unfall geschieht
3. Funktionsfluß
Uncoiler-Laden → justierbares Fütterungsführer → Stahlplatte, die → PU-Plattenförderer → → PUs → führer des Stahlblechs Fütterungsschäumendes Ausschnitt ohne Unterbrechung bildet
